Cantilever à bras roulants

Cantilever à bras roulants: Documentation

Stockage efficace des profilés en acier, tubes, fers plats, profils, cornières, barres…

langgoed draaiarmstelling 1
  • - Travail rapide et en sécurité
  • - Système de stockage structuré et compact
langgoed draaiarmstelling 2
  • - Seulement une personne n’est requise
  • - Jusqu’à 2000 kilos par tiroir
langgoed draaiarmstelling 3
  • - Rayonnage à simple ou à double face
  • - Idéal pour le transport des charges longues avec une grue ou une colonne pivotante.

Stockage compact des profilés en alu, en inox, des tubes des fers plats…

Ce cantilever à bras roulants convient au stockage des tubes, profilés, des profils et d’autres charges longues telles que des as, des cornières ou d’un paquet de cornières. Ce rayonnage vous permet de stocker vos charges longues de 3 et de 6 mètres. Avec ce rayonnage vos produits sont accessibles à 100% : les tiroirs se déroulent entièrement hors du rayonnage et ainsi les tiroirs sont complètement disponibles pour charger ou décharger immédiatement. Vous pouvez ajouter des accessoires aux bras roulants. Installez par exemple des caniveaux de fonte avec ou sans évidement, ou des diviseurs en acier ou en inox. Il est également possible d’ajouter des pieds réglables.

Optez pour un modèle de 5, 6, ou 7 niveaux de charge et la hauteur entre les niveaux est respectivement 274 mm, 209 mm ou 160 mm. Vous pouvez stocker jusqu’à 2000 kilos de poids statique par niveau ou par tiroir. Ce système de stockage pour les profilés longs de 3 ou de 6 mètres fonctionne le mieux jusqu’à 1500 kilos pour un déroulement facile des tiroirs. Afin d’assurer un fonctionnement pratique et confortable, chaque modèle est pourvu d’un tiroir-toit superposé sur les autres, dont la capacité de charge est de 750 kilos.

Pour d’autres dimensions ou une autre capacité, consultez le cantilever à bras extractibles. Le client peut déterminer lui-même les dimensions et la capacité de charge de ce rayonnage. Le cantilever à bras extractibles est d’ailleurs conseillé pour des profilés plus longs que 6 mètres et d’autres hauteurs entre les tiroirs.

  Modèle de 5 niveaux Modèle de 6 niveaux Modèle de 7 niveaux
  Simple face Double face Simple face Double face Simple face Double face
Hauteur du rayonnage 2440 mm 2440 mm 2440 mm 2440 mm 2440 mm 2440 mm
Profondeur 500 mm 500 mm 500 mm 500 mm 500 mm 500 mm
Hauteur entre les cassette 274 mm 274 mm 209 mm 209 mm 164 mm 164 mm
Nombre de cassettes 5 10 (2x5) 6 12 (2x6) 7 14 (2x7)
Capacité par cassette 2000 kg 2000 kg 2000 kg 2000 kg 2000 kg 2000 kg
Capacité du rayonnage 10000 kg 20000 kg 12000 kg 24000 kg 14000 kg 28000 kg

Vidéo: la charge peut aisément être chargée ou déchargée

Le rayonnage pour le rangement des aciers, le stockage tube et le stockage barre

À l’aide de bras porteurs vous pouvez dérouler chaque tiroir complètement hors du rayonnage. Après que vous les avez déroulés manuellement, vous disposez entièrement de vos profils, tubes et autres charges longues afin de les déplacer. Vous pouvez facilement charger ce rayonnage avec des profilés à l’aide du pont ou de la grue.


Plus d'info sur la manutention + vidéo


Demander notre catalogue!

Nom de l’entreprise:

Je voudrais recevoir des informations sur:

Personne à contacter:

  • L’assortiment complet
  • Rack à tôles horizontal
  • Rack à tôles pour chariot élévateur
  • Magasin de tôles
  • Rack à tôles vertical
  •
  •
  • Cantilever à bras extractibles
  • Cantilever à bras roulants
  • Rack à tôles mobile

Email:

Tel:

Question/remarque :



Cantilever à bras roulants - manutention

Utilisation du cantilever à bras roulants pour le stockage des profilés en alu, des tubes, des cornières, des fers plats…




Des tiroirs roulants à 100% = disponibilité à 100% des profilés, des tubes, des barres, des fers palts…

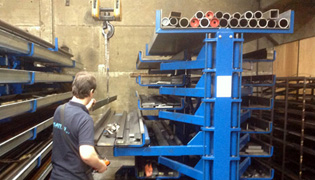

Le cantilever à bras roulants, ou bien le cantilever à bras pivotants, fonctionne selon le principe des bras porteurs qui pivotent et portent ainsi le tiroir complètement hors du rayonnage. Ce mouvement pivotant qui mène à la disponibilité complète des tiroirs est le résultat de l’extraction manuelle des bras porteurs. De cette façon vous pouvez charger et décharger ce rayonnage avec facilité. Vos profilés, barres, tubes et fers plats sont ainsi toujours disponibles et prêts à être déplacés tout de suite.

Avec un pont ou une colonne pivotante vous chargez le paquet de charges longues en un mouvement direct et sûr. Également l’extraction des profils comme des as ou des charges longues plus lourdes est facile et sans risques.

Une seule personne suffit pour faire la manutention.

Dans la vidéo vous voyez combien peu de force humaine est nécessaire pour dérouler un tiroir dont le poids s’augmente au fur et à mesure.

Langgoed draaiarmstelling handling 1
Langgoed draaiarmstelling handling 2
Langgoed draaiarmstelling handling 3
Langgoed draaiarmstelling handling 4

Demander notre catalogue!

Nom de l’entreprise:

Je voudrais recevoir des informations sur:

Personne à contacter:

  • L’assortiment complet
  • Rack à tôles horizontal
  • Rack à tôles pour chariot élévateur
  • Magasin de tôles
  • Rack à tôles vertical
  •
  •
  • Cantilever à bras extractibles
  • Cantilever à bras roulants
  • Rack à tôles mobile

Email:

Tel:

Question/remarque :



rack profiles roulants tubes

Foto 1

rack profiles roulants tubes

Foto 2

rack profiles roulants tubes

Foto 3

rack profiles roulants tubes

Foto 4

rack profiles roulants tubes

Foto 5

rack profiles roulants tubes

Foto 6

rack profiles roulants tubes

Foto 7

rack profiles roulants tubes

Foto 8

rack profiles roulants tubes

Foto 9

rack profiles roulants tubes

Foto 10

rack profiles roulants tubes

Foto 11

rack profiles roulants tubes

Foto 12

rack profiles roulants tubes

Foto 13

rack profiles roulants tubes

Foto 14

rack profiles roulants tubes

Foto 15

Demander notre catalogue!

Nom de l’entreprise:

Je voudrais recevoir des informations sur:

Personne à contacter:

  • L’assortiment complet
  • Rack à tôles horizontal
  • Rack à tôles pour chariot élévateur
  • Magasin de tôles
  • Rack à tôles vertical
  •
  •
  • Cantilever à bras extractibles
  • Cantilever à bras roulants
  • Rack à tôles mobile

Email:

Tel:

Question/remarque :



Vidéo 1

Vidéo 2

Vidéo 3

Vidéo 4

Vidéo 5

Demander notre catalogue!

Nom de l’entreprise:

Je voudrais recevoir des informations sur:

Personne à contacter:

  • L’assortiment complet
  • Rack à tôles horizontal
  • Rack à tôles pour chariot élévateur
  • Magasin de tôles
  • Rack à tôles vertical
  •
  •
  • Cantilever à bras extractibles
  • Cantilever à bras roulants
  • Rack à tôles mobile

Email:

Tel:

Question/remarque :



afmetingen opslagrek draaiarmstelling afmetingen opslagrek draaiarmstelling 1
Chargement du vidéo...
  Modèle de 5 niveaux Modèle de 6 niveaux Modèle de 7 niveaux
  Simple face Double face Simple face Double face Simple face Double face
Hauteur du rayonnage 2440 mm 2440 mm 2440 mm 2440 mm 2440 mm 2440 mm
Profondeur 500 mm 500 mm 500 mm 500 mm 500 mm 500 mm
Hauteur entre les cassette 274 mm 274 mm 209 mm 209 mm 164 mm 164 mm
Nombre de cassettes 5 10 (2x5) 6 12 (2x6) 7 14 (2x7)
Capacité par cassette 2000 kg 2000 kg 2000 kg 2000 kg 2000 kg 2000 kg
Capacité du rayonnage 10000 kg 20000 kg 12000 kg 24000 kg 14000 kg 28000 kg

Veuillez nous contacter pour en savoir plus sur les dimensions
